T Équipements techniques
TF Protections contre la foudre
TFE Systèmes externes

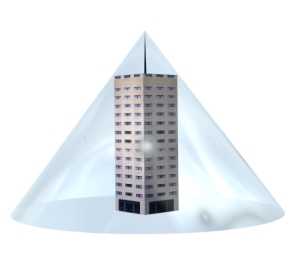

U Paratonnerre à pointe Franklin
U Paratonnerre à maille conductrice (Cage de Faraday)
U Paratonnerres avec dispositif d'amorçage "PDC"
TFI Systèmes internes
Structure ou bâtiment
Typologie
Prisme rectangulaire
Dimensions
Hauteur 'H' (m)
Longueur 'L' (m)
Largeur 'A' (m)
ipe_prisma
Note
Pour calculer le niveau de protection, cliquez sur le bouton
Niveau de protection
Niveau I + mesures complémentaires
Couverture
Avis
Toutes les antennes doivent être à l'intérieur du volume protégé
Nombre d'antennes
Antenne 1
Distance entre l'antenne et la descente la plus proche
Longueur (m)
Descente 1
Projection horizontale du conducteur
Longueur (m)
Façade parcourue par la descendante
Nombre d'éléments métalliques à connecter
Distance entre la prise de terre de la descendante et la prise de terre générale
Longueur (m)
Groupe commercial
aplic_tecn
ipe_punta
Documentation
Guide de produits
Conducteur
Type
Platine
Paratonnerre
Pointe Franklin
Semi-angle de protection
25°
Modèle
AT-002A
Mât
Mise en place
Sur paroi ou structure
Matériel
Acier galvanisé
Hauteur (m)
8
img_ampliar img_oculmenu Exportation: Cliquer-glisser BC3 sur 'CypeDQE' ou un autre logiciel de métrés et budgets.   Ouvrir ce contenu dans 'Excel'   Ouvrir ce contenu dans 'Excel 2007 (Office Open XML)'

TFE010

U

Paratonnerre à pointe Franklin.



4.805,48€

Système externe de protection contre la foudre, constitué d'un paratonnerre type pointe Franklin, avec semi-angle de protection de 25° pour un niveau de protection I + mesures complémentaires, modèle AT-002A "APLICACIONES TECNOLÓGICAS", placé sur paroi ou structure sur un mât d'acier galvanisé et 8 m de hauteur, et une plaque conductrice de cuivre étamé.



Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt41pea020ya

Paratonnerre type Franklin, avec pointe multiple constituée de pièce centrale, tige principale et quatre latérales, avec semi-angle de protection de 25° pour un niveau de protection 1 fabriqué en acier inoxydable de 16 mm de diamètre selon NF EN 62305-1, modèle AT-002A "APLICACIONES TECNOLÓGICAS", comprend pièce d'adaptation tête-mât et couplage tête-mât-conducteur, de laiton, pour mât de 1 1/2" et descente intérieure du feuillard de 30x2 mm.

1,000

U

158,10

158,10

mt41paa025b

Mât télescopique en acier galvanisé à chaud, de 8 m de longueur, 2" de diamètre à la base et 1 1/2" de diamètre en pointe, modèle AT-058A "APLICACIONES TECNOLÓGICAS", pour fixation au mur ou à la structure.

1,000

U

622,20

622,20

mt41paa030d

Système d'ancrage pour mâts constitué de trois supports en forme de U, en acier galvanisé à chaud, de 30 cm de longueur et 8 mm d'épaisseur, modèle AT-024B "APLICACIONES TECNOLÓGICAS", pour fixation avec des vis à la paroi.

1,000

U

131,07

131,07

mt41pca010b

Feuillard de cuivre étamé, nu, de 30x2 mm, modèle AT-052D "APLICACIONES TECNOLÓGICAS".

61,500

m

14,95

919,43

mt41paa056b

Support pyramidal pour conducteur de 8 mm de diamètre ou feuillard de section comprise entre 30x2 mm et 30x3,5 mm, modèle AT-183E "APLICACIONES TECNOLÓGICAS", pour fixation de l'agrafe aux surfaces horizontales.

16,000

U

6,36

101,76

mt41paa050b

Agrafe en acier inoxydable, modèle AT-028E "APLICACIONES TECNOLÓGICAS", pour fixation de feuillard de section comprise entre 30x2 mm et 30x3,5 mm à paroi.

20,000

U

16,58

331,60

mt41paa070b

Voie des étincelles, modèle AT-060F "APLICACIONES TECNOLÓGICAS", pour mât d'antenne et connexion à la platine de cuivre étamé.

1,000

U

152,75

152,75

mt41paa080b

Voie des étincelles, modèle AT-050K "APLICACIONES TECNOLÓGICAS", pour liaison entre prises de terre.

1,000

U

152,69

152,69

mt41paa053e

Manchon en laiton de 55x55 mm avec plaque intermédiaire, modèle AT-020F "APLICACIONES TECNOLÓGICAS", pour union multiple de câbles de cuivre de 8 à 10 mm de diamètre et feuillards de cuivre étamé de 30x2 mm.

2,000

U

21,50

43,00

mt41paa060b

Compteur mécanique des impacts de foudre reçus par le système de protection, modèle AT-001G "APLICACIONES TECNOLÓGICAS".

1,000

U

354,96

354,96

mt41paa052e

Manchon sectionneur en laiton, de 70x50x15 mm, avec système de charnière, modèle AT-010F "APLICACIONES TECNOLÓGICAS", pour union de feuillards de section comprise entre 30x2 mm et 30x3,5 mm.

1,000

U

28,36

28,36

mt41pca020b

Tube en acier galvanisé, de 2 m de longueur, modèle AT-060G "APLICACIONES TECNOLÓGICAS", pour la protection de la descente du feuillard.

1,000

U

38,56

38,56

mt35ata010b

Regard en polypropylène pour prise de terre, de 250x250x250 mm, avec couvercle de registre, modèle AT-010H "APLICACIONES TECNOLÓGICAS".

3,000

U

89,15

267,45

mt35ata020e

Barrette de mesure de l'installation électrique, modèle AT-020H "APLICACIONES TECNOLÓGICAS".

2,000

U

67,58

135,16

mt35ate020e

Électrode pour réseau de prise de terre cuivré avec 254 µm, fabriqué en acier, de 14,3 mm de diamètre et 2 m de longueur, modèle AT-072H "APLICACIONES TECNOLÓGICAS".

2,000

U

30,60

61,20

mt41paa140e

Pièce de laiton, modèle AT-090H "APLICACIONES TECNOLÓGICAS", pour union d'électrode de prise de terre à câble de cuivre de 8 à 10 mm de diamètre ou feuillard de cuivre étamé de 30x2 mm.

2,000

U

11,63

23,26

mt35ate010b

Électrode dynamique pour réseau de prise de terre, de 28 mm de diamètre et 2,5 m de longueur, à longue durée, avec effet condensateur, modèle AT-025H "APLICACIONES TECNOLÓGICAS".

1,000

U

202,98

202,98

mt35ata030b

Pot de 5 kg de gel concentré, écologique et non corrosif, Conductiver Plus, modèle AT-010L "APLICACIONES TECNOLÓGICAS", pour la préparation de 20 litres d'améliorateur de conductivité des mises à terre.

2,000

U

67,47

134,94

mt35www010

Matériel auxiliaire pour installations électriques.

1,000

U

1,48

1,48

mo006

Compagnon professionnel III/CP2 installateur de paratonnerre.

15,289

h

25,11

383,91

mo098

Ouvrier professionnel II/OP installateur de paratonnerre.

15,289

h

21,53

329,17



Moyens auxiliaires

2,000

%

4.574,03

91,48



Coûts indirects

3,000

%

4.665,51

139,97

Coût d'entretien décennal: 240,27€ les 10 premières années.



Montant total HT:

4.805,48



Cahier des charges

UNITÉ D'OUVRAGE TFE010: PARATONNERRE À POINTE FRANKLIN.


CLAUSES TECHNIQUES

Fourniture et installation d'un système externe de protection contre la foudre, constitué d'un paratonnerre type Franklin, avec semi-angle de protection de 25° pour un niveau de protection I + mesures complémentaires modèle AT-002A "APLICACIONES TECNOLÓGICAS", placé sur paroi ou structure sur un mât télescopique d'acier galvanisé et 8 m de hauteur. Comprend les supports, les pièces spéciales, la plaque conductrice de cuivre étamé, les voies d'étincelles, le compteur d'impacts de foudre reçus, tube de protection de la descente et prise de terre avec feuillard de cuivre étamé. Totalement monté, connecté et testé par l'entreprise installatrice via les tests de service correspondants (compris dans ce prix).


NORME APPLIQUÉE

Installation: NF EN 62305-1. Protection contre la foudre. Partie 1: Principes généraux.


CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.


CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE


DE L'ÉLÉMENT PORTEUR.

On vérifiera que l'emplacement et le parcours de l'installation correspondent à ceux du Projet.



PHASES D'EXÉCUTION.

Préparation de l'emplacement. Réalisation de la prise de terre. Préparation du parement de descente de la conduite terminée. Fixation définitive. Connexion au réseau conducteur. Réalisation des tests de service.



TESTS DE SERVICE.

Test de résistance électrique.



CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.




Déchets générés

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 04 01

Cuivre, bronze, laiton.

2,627

1,751

17 04 05

Fer et acier.

0,363

0,173



Déchets générés:

2,990

1,924

15 01 01

Emballages en papier en en carton.

1,073

1,431

17 02 03

Plastique.

0,511

0,852



Emballages:

1,584

2,282



Total déchets:

4,574

4,207
